產品說明
產品介紹
雷斐迪導軌網絡二合一防雷器參照國家標準GB/T18802.21-2004/IEC61643-21:2000設計，導軌電源網絡二合一防雷器（SPD）主要用于監控系統各類數字網絡攝像機電源和網絡信號系統的全方位電涌保護，是一體化多功能電涌保護器；具有通流容量大、限制電壓低、響應速度快，安裝方便等特點，可充分保護最新技術的網絡監控設備。
功能特點
○ 通流容易大，高速反應，低損耗；
○ 網絡二合一設計理念，適用于數字網絡高清攝像機，保護網絡+電源；
○ 三級電涌保護，殘壓低，響應時間快，使用壽命長；
○ 集成化，體積小，接線簡單，安裝方便，減少空間的占用。
技術參數
| 名稱 | 導軌網絡二合一防雷器 | |||||
| SPD類別 | 復合型SPD | |||||
| SPD功能 | 具有限壓、限流功能 | |||||
| 型號 | LFD-NP02S | |||||
| 類型 | 電源 | 網絡 | 電源 | 網絡 | 電源 | 網絡 |
| 標稱工作電壓Un | 12V | 5V | 24V | 5V | 220V | 5V |
| 最大持續運行電壓Uc | 18V | 8V | 30V | 8V | 385V | 8V |
| 標稱放電電流(8/20μS) In | 5kA | |||||
| 最大放電電流(8/20μS) Imax | 10kA | |||||
| 電壓保護水平(In) Up | ≤48V | ≤20V | ≤75V | ≤20V | ≤900V | ≤20V |
| (8/20μS) | x-x(1.2/50μs) | (8/20μS) | x-x(1.2/50μs) | (8/20μS) | x-x(1.2/50μs) | |
| 響應時間Ta | ≤25ns | ≤1ns | ≤25ns | ≤1ns | ≤25ns | ≤1ns |
| 傳輸速率Vs | - | 100M bps | - | 100M bps | - | 100M bps |
| 插入損耗Ae | - | ≤0.3db | - | ≤0.3db | - | ≤0.3db |
| 接口類型 | 接線端子 | RJ45/1236 | 接線端子 | RJ45/1236 | 接線端子 | RJ45/1236 |
| 安裝接線規格 | 1-1.5mm2 | -- | 1-1.5mm2 | -- | 1-1.5mm2 | -- |
| 失效指示 | 綠色:正常 熄滅:失效 | -- | 綠色:正常 熄滅:失效 | -- | 綠色:正常 熄滅:失效 | -- |
| 過載故障模式 | SPD的限壓部分網絡側內部開路，線路不運行，但是設備仍受到開路保護 | |||||
| 溫度范圍 | -40℃…+85℃ | |||||
| 外形尺寸 | 90mmx67mmx35mm | |||||
| 外殼材料 | 阻燃塑料 | |||||
| 外殼保護等級 | IP20 | |||||
| 測試標準 | GB/T 18802.21 | |||||

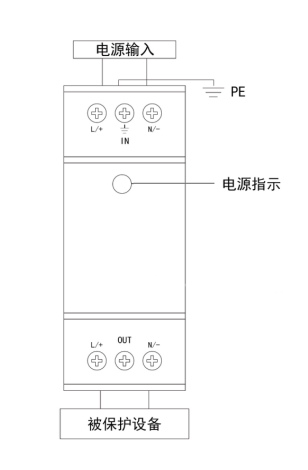

安裝示意圖
