產品說明
一、產品介紹
雷斐迪二合一網絡防雷器參照國家標準GB/T18802.21-2004/IEC61643-21:2000設計，導軌電源網絡二合一防雷器（SPD）主要用于監控系統各類數字網絡攝像機電源和網絡信號系統的全方位電涌保護，是一體化多功能電涌保護器；具有通流容量大、限制電壓低、響應速度快，安裝方便等特點，可充分保護最新技術的網絡監控設備。
二、功能特點
1、通流容量大：10KA，高速反應（10-12納秒），低損耗；
2、采用電源、網絡二合一設計理念，適用于網絡攝像機的防雷保護；
3、能有效防止因電源、網絡等設備間電位差瞬時增大而造成的設備損壞；
4、采用多級電涌保護，殘壓低，響應速度快，使用壽命長；
5、集成化、體積小、接線簡易、35MM導軌安裝設計,安裝方便。
三、技術參數
| 型號 | LFD-NP02S | ||||||
| 功能 | 電源/網絡 | 電源/網絡 | 電源/網絡 | ||||
| 標稱工作電壓UN | 220V | 5V | 12V | 5V | 24V | 5V | |
| 最大持續運行電壓Uc | 320V | 6V | 18V | 6V | 30V | 6V | |
| 標稱負載電流IL | 2A | 2A | 2A | ||||
| 標稱放電電流(8/20μS)In | 5KA | ||||||
| 最大放電電流(8/20μS)Imax | 10KA | ||||||
| 電壓保護水平(In)Up | ≤1100V | ≤15V | ≤900V | ≤15V | ≤900V | ≤15V | |
| 響應時間Ta | ≤25ns | ≤10ns | ≤25ns | ≤10ns | ≤25ns | ≤10ns | |
| 傳輸速率Vs | 100Mbps | 100Mbps | 100Mbps | ||||
| 插入損耗Ae | ≤0.3db | ≤0.3db | ≤0.3db | ||||
| 接口類型 | 接線端子 | RJ45 | 接線端子 | RJ45 | 接線端子 | RJ45 | |
| 安裝規格 | 1.5-4mm2 | 1.5-4mm2 | 1.5-4mm2 | ||||
| 傳輸速率 | 100Mbps/1000M | 100Mbps/1000M | 100Mbps/1000M | ||||
| 外形尺寸 | 90*61*18mm | ||||||
| 外殼材料 | PBT阻燃塑料,UL94-V0 | ||||||
| 溫度范圍 | -40℃…+85℃ | ||||||

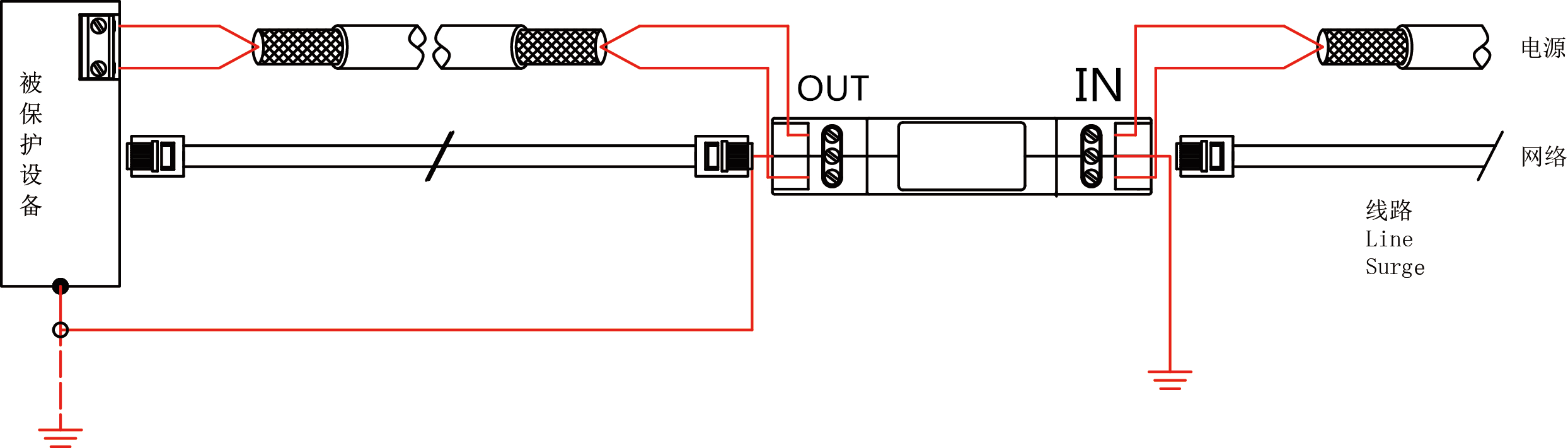

產品接線圖
