產品說明
適用范圍
用于單機工作站、網絡線路雷擊等的線路防雷保護。主要用于局域網數據、信息傳輸線及其設備的防雷、過壓保護，如10/100/1000Mbps SWITCH、HUB、ROUTER等網絡設備的雷擊和雷電電磁脈沖造成的感應過電壓保護。
產品優點
? 應用在雷擊保護區1-2區和2-3區網絡線路浪涌過電壓保護
? 大容量10KA,,過流自斷開，自恢復
? 網絡機房服務器防護
? 網絡機房其它帶網絡接口設備防護
? 響應時間短，在10納秒內；插入損耗低；
? 當雷擊侵入時，無需中止用電設備，不影響正常運作；
? 采用多級保護電路，殘壓水平低，PCB采用微帶設計，隔離好線擾低；
? 數據傳輸率高，使用頻率范圍大；
? 外觀設計新穎，體積小安裝方便；使用方便,無須維護。
技術參數

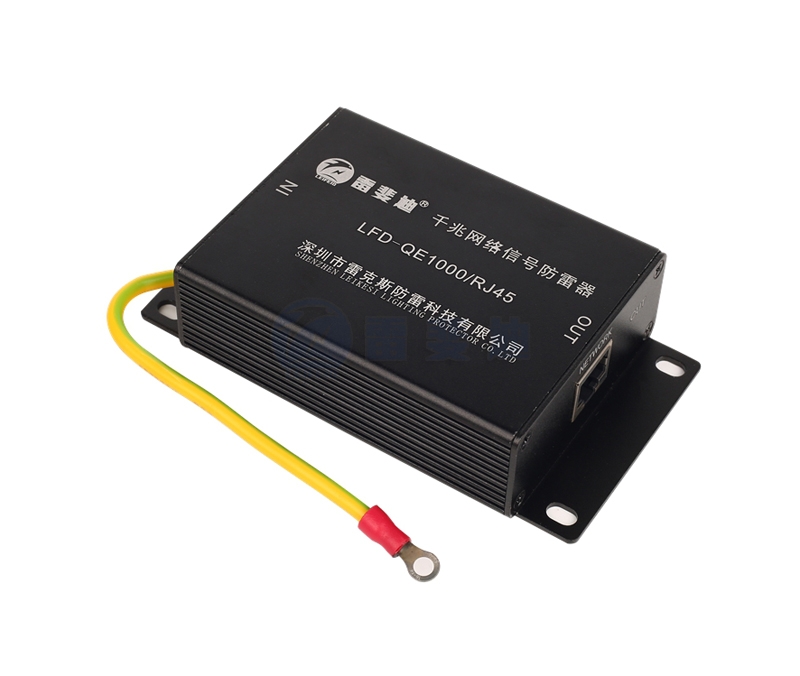

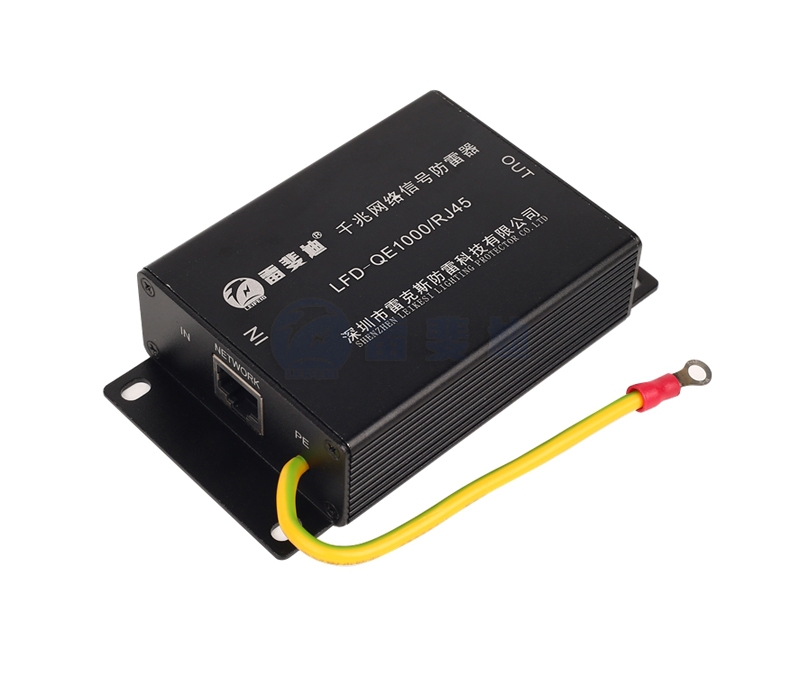

| 產品型號 | LFD-QE1000/RJ45 | |
| 工作電壓 | 5V | |
| 通流容量8/20μs | 5KA | |
| 最大通流容量8/20μs | 10KA | |
| 保護水平 | Up芯線—芯線 | ≤15V |
| 8/20μs | In芯線—接地線 | ≤50V |
| 適應傳輸速率 | 1000Mbps | |
| 保護路數 | 1 | |
| 保護形式 | 1/2，3/4，5/6，7/8 | |
| 安裝模式 | 串聯 | |
| 插入損耗 | ≤0.5dB | |
| 響應時間 | ≤1ns | |
| 接口形式 | RJ45 | |
| 外形尺寸 | 116*66*27mm | |
| 防護等級 | IP20 | |
安裝、接線
? 防雷器串聯在被保護設備與信號通道之間.
? 防雷器的輸入端IN與信號通道相連,輸出端OUT與被保護設備相連并緊靠設備安裝,不能接反
? 把防雷器的接地線與防雷系統接地排可靠連接,接線越短越好,最長不能超過1米.
使用、維護
? 本產品無需特別維護應定期對防雷器進行檢查,特別是在雷雨季節前及整個雷雨期.
? 當系統工作出現故障懷疑防雷器時,可拆除防雷器后再檢查,若還原到使用前的狀態后系統恢復正常,則說明防雷器已經損壞,必須立即更換.
